PAD42 多通道交流阻抗平行测试模块

   一个PAD42模块，具有4个交流阻抗测试通道。IM7主机可添加1个PAD42模块，实现5通道交流阻抗平行测试，IM7X 最多可以增加8个PAD42模块, 实现33个通道同时交流阻抗测试。这样在电池组或燃料电池应交流阻抗应用中，就可以同时测试多个单体的交流阻抗。

PAD42模块有两种型号：

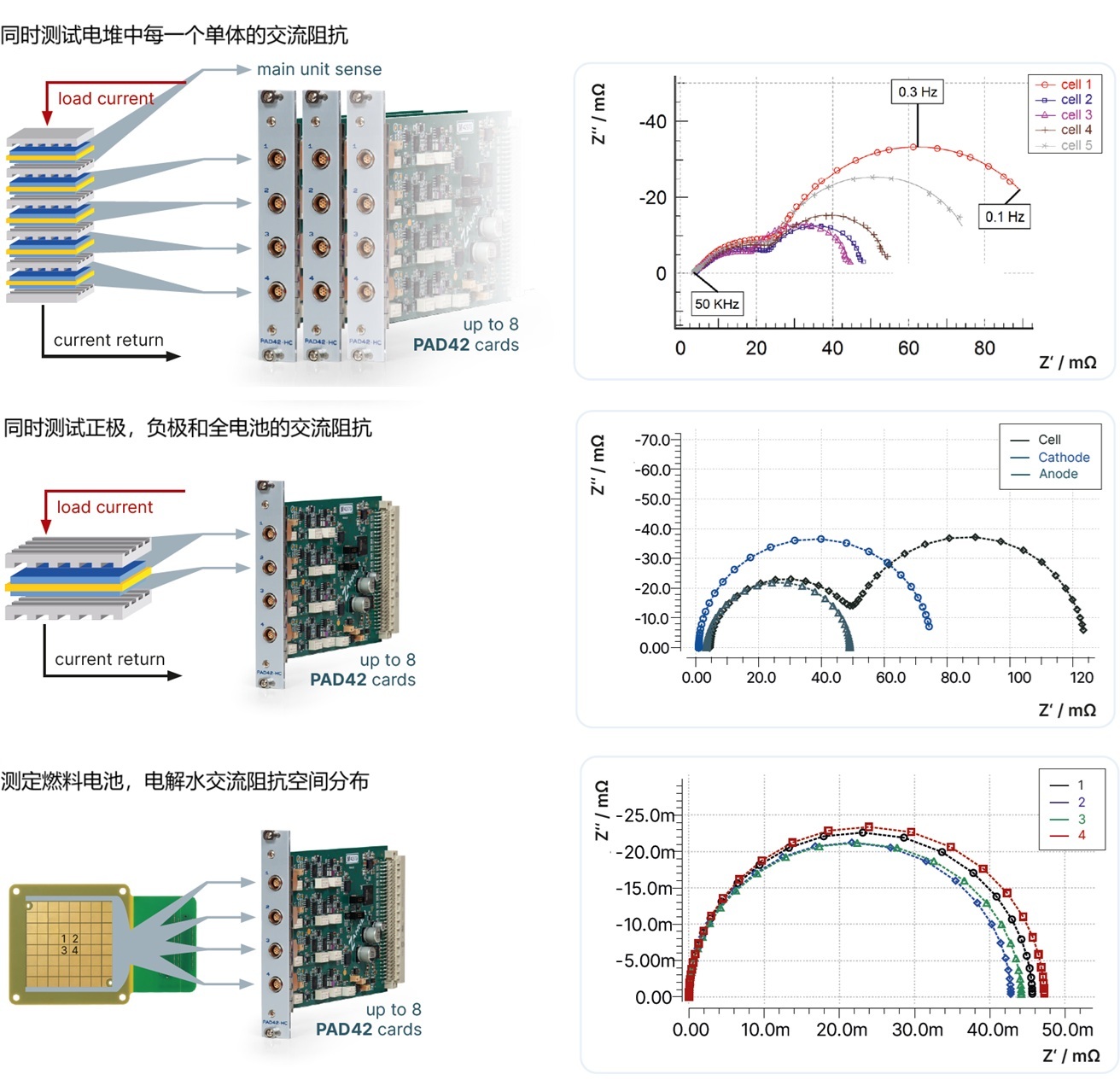

        PAD42-HC: 用于研究电压高达±150V的电池堆叠中的单个电池。

                                  可以测试燃料电池，电解的交流阻抗空间分布情况。

        PAD42-HZ: 用于研究具有高阻参比电极电池或高阻物体的EIS测试。

                            配置PAD42-HZ可以同时测试电池的正极，负极及全电池的交流阻抗。

• PAD42-HC的测试电压可选范围：±5V（标准）, （±20 V, ±30 V, ±40 V (可选)）
• PAD42-HC 槽压为：150V（标准）, (±500 V, ±750 V, ±1000 V(可选))
• PAD42-HC 分辨率：ADC 24Bits
• PAD42-HC EIS 交流阻抗频响范围：10 µHz - 1MHz

• PAD42-HZ 的测试电压为±5V，槽压为±10V
• PAD42-HZ 输入阻抗 ＞100GΩ
• PAD42-HZ 分辨率：ADC 24 Bits
• PAD42-HZ EIS 交流阻抗频响范围：10 µHz - 1MHz

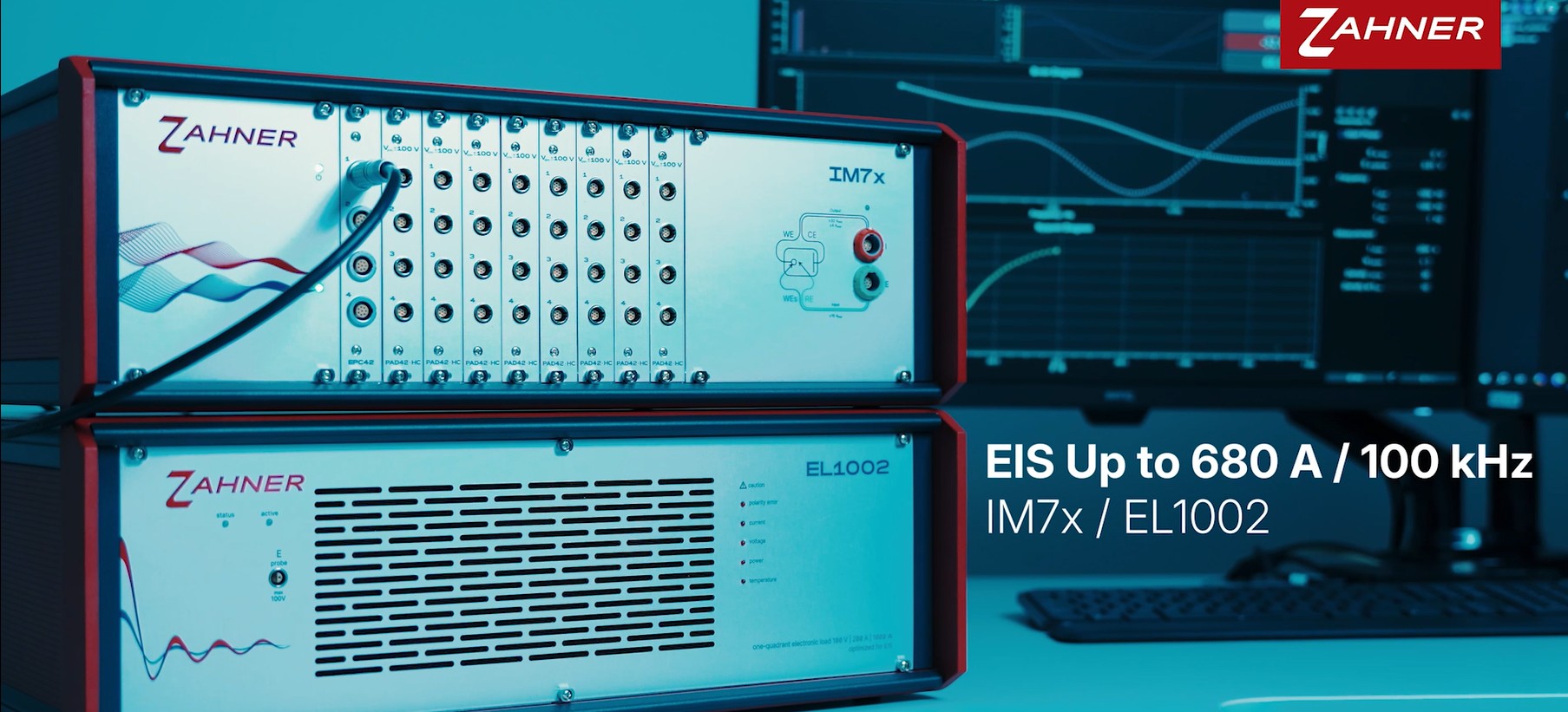

配置32通道PAD42的 IM7X 及电子负载EL1002
